模具硅膠的硬度一般是根據客戶用途需求來調節(jié)的，但有些用戶發(fā)現做出來的硅膠模具硬度偏高，這種情況多發(fā)生在新用戶身上，一般有經驗的用戶都會知道買來的硅膠實際硅膠硬度和你給廠家提供的數據是有一定的誤差范圍的，這種誤差一般在±2邵氏A左右。特別是對于新手對自己需要的硬度不確定，這樣會造成更大的硬度誤差。那么如果遇到了這種問題，該如何解決呢，下面宏圖硅膠就列舉2個降低模具硅膠硬度的方法。

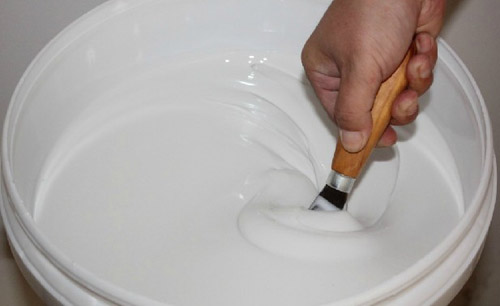

方法一：采用高硬度硅膠和低硬度硅膠混合，比如20硬度的硅膠和10硬度的硅膠混合后硅膠的硬度會綜合在15邵氏A左右；使用這種混合的方法應注意，縮合型的不能和加成型的混合使用，否則會造成不固化的現象。



方法二：我們可以硅油來降低硅膠硬度，一般加入1%的硅油，硅膠硬度會降低0.9～1.1度左右；加入10%的硅油，硅膠硬度會降低5度左右。但在實際操作中如果添加的硅油比列過大會破壞硅膠的分子量，抗撕、抗拉強度都會相應的變差，從而影響硅膠模具的使用壽命，另外硅油添加比例太大也會導致硅橡膠模具容易變形。所以，我們建議：一般硅膠與硅油的比例不超過5%，并且盡量加粘度較大些的硅油，如果加入超過5%的硅油，請先小量試用確定做出來的模具能否使用。

以上2個方法都可以降低模具硅膠的硬度，大家可以試一下是否可行。如果購買我們宏圖模具硅膠原料，我們可以免費的給你指導操作流程。
